Wir produzieren jedes Maß!

Schiebe- und Haustür-Aufdopplung

Bei jedem Bauvorhaben treffen Sie auf andere Einbauverhältnisse, Höhen und Anschlüsse. Darum bietet Ihnen Ralmont keine Standardhöhen bei der RALMO®-ABE Schiebe- und Haustür-Aufdopplung an.
Wir fertigen alle Unterfütterungen auf Maß an, um Ihnen die Montage leichter zu machen.

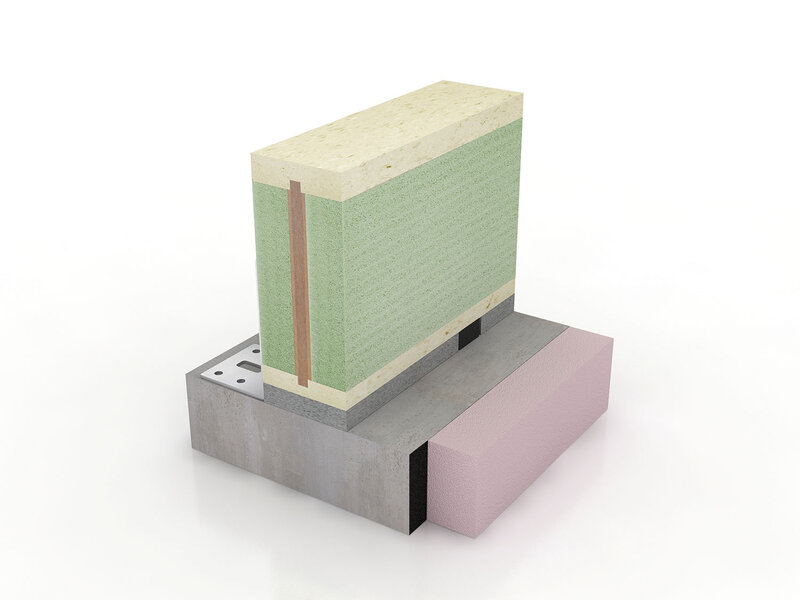

Das Profil besteht aus einem lastabtragenden Steg in 15 mm Dicke. Beidseitig ist hochdämmendes PET-Material in 20 mm, 33 mm oder 40 mm verbaut, das kein Wasser saugt, beklebbar und überputzbar ist. Boden und Deckel des T-Trägers werden aus druckfestem Purenit gefertigt. So entsteht eine sehr stabile, wasserresistente und hoch wärmedämmende Funktionseinheit mit geringem Gewicht. Aus den genannten Materialkomponeten lässt sich die gewünschte RALMO®-ABE-Aufdopplung individuell zusammenstellen.

Das RALMO®-ABE-Profil ist in den Breiten 55, 81, 150 und 202 Millimeter und in Höhen von 100 bis 400 Millimeter erhältlich (Sondergrößen auf Anfrage).

RALMO®-ABE wurde bei der Holzforschung Austria auf Biegefestigkeit geprüft, Nr.: 1522/2017-BH.
Prüfung Wärmedämmung Nr.: 1526/2017-BB.
Der Prüfbericht der Holzforschung Austria bestätigt unter anderem eine „hohe Biegesteifigkeit des RALMO®-ABE-Elements bei geringem Eigengewicht durch günstige I-Querschnittsform“ und „die Biegesteifigkeit des RALMO®-ABE-Elements liegt über vergleichbaren Werten von herkömmlichem Unterbaumaterial, sowie auch die wärmetechnischen Daten“.

Abdichtung des unteren äußeren Anschlusses bei bodentiefen Türen (DIN 18533 beachten)

Die Abdichtung erfolgt mit

EPDM-Folien 0,6 mm, 0,75 mm, 1,2 mm, 1,5 mm.
RALMO-TAPE 4000

oder alternativ ...

Flüssig-Abdichtung RD1 bzw. RD2 - DIN 18533 beachten!

Eigenschaften:

• schnelle Bauwerksabdichtung
• gebrauchsfertig ohne zusätzliche Grundierung
• hohe UV-, Frost- und Alterungsbeständigkeit
• hoch flexibel und rissüberbrückend durch RALMO-Flex-Band außen
• RD1 ist ab +15°C verarbeitbar
• RD2 ab 0°C
• es können auch Produkte der Fa. Triflex und Kemper-Systeme verwendet werden.

Haftprüfungen mit verschiedenen Folien liegen vor. Des weiterem gibt es Verträglichkeitsprüfungen mit Produkten der Fa. Kempe und Triflex. Diese können Sie bei uns anfordern.

Abdichtung der äußeren Eckanschlüsse

Die RALMO-Montageecken für bodentiefe Türen werden auf das gewünschte Maß gefertigt.
Material: RALMO-Tape 4000 mit Selbstklebung Butyl.
Die Eckabdichtung soll mindestens 150 mm über den fertigen Bodenbelag gehen.
Dieser Bereich kann überputzbar (mit RALMO-Flex weiß) geliefert werden.

Die Innenabdichtung ist mit allen RALMO-Innenfolien möglich:

RALMO-Flex 2.0 innen
RALMO-Flexband innen, rot SD-40 m
RALMO-Flexband innen, grau SD-70m
RALMO-D-A-2, innen SD-1500 m
RALMO-DOUBLE-Varioband, innen/außen SD-variabel
RALMO-DOUBLE 2.0, innen/außen SD-variabel
RALMO-EPDM für den Bodenanschluss
RALMO-TAPE 4000

Befestigung mit RALMO-3D-Montagewinkel

RALMO-3D Montagewinkel mit 8 mm Bohrung und Langloch
Breite 70 x Höhe 110 x Tiefe 70 galvanisch verzinkt
Breite 80 x Höhe 150 x Tiefe 90 galvanisch verzinkt

Lastabtragung der bodentiefen Elemente:

RALMO-Unterlegplatten
RALMO-Unterleggitterkeile
RALMO-Unterlegkeile
in verschiedenen Dicken und Längen

RALMO-Stellfüße

Auch mit 1,2 mm EPDM-Auflage lieferbar.
Es müssen keine zzgl. Winkel montiert werden.
Die Löcher für die 18 mm Hülse können gebohrt geliefert werden.
Bohrungen immer im Mittelsteg wegen der Lastabtragung.

NEU - Montage mit RALMO-Winkelschraube!

RALMO-Winkelschraube - zum optimalen Schrauben in Beton ohne BIT-Wechsel (T30) / rostfrei A1

Das innovative Befestigungssystem für die sichere, rationelle und spreizdruckfreie Durchsteckmontage.

Beim Eindrehen schneidet sich der Schraubanker ein Gewinder in den Beton. Beliebig demontierbar.

Mit geprüfter Sicherheit nach Europäische Technische Bewertung ETA Option 1.

Perfekte Einpassung der Schiene

Auf Wunsch fräsen wir Ihnen die Kontur der Schiene in das ABE ein.
